Аксиально-поршневой насос для закрытого контура, серия HPV

  • Продукция
  • Гидравлические насосы
  • Аксиально-поршневой насос для закрытого контура, серия HPV

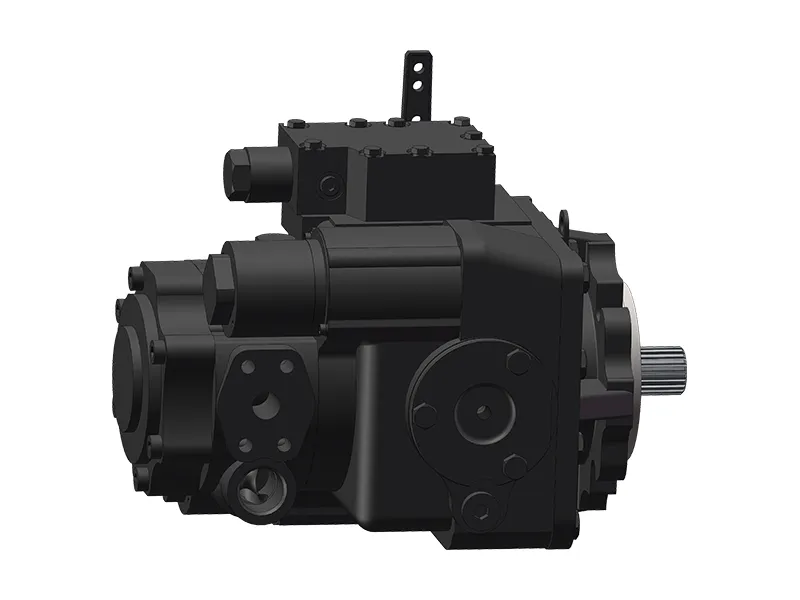

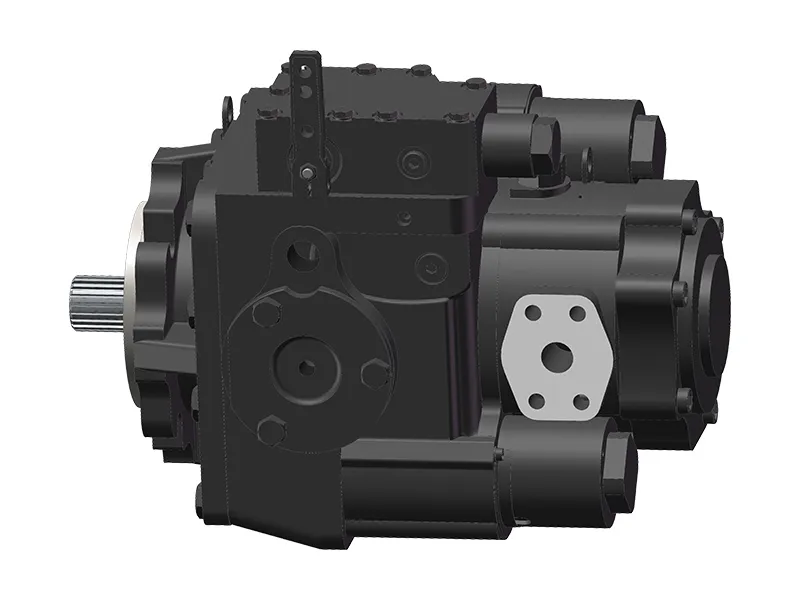

Аксиально-поршневой насос для закрытого контура, серия HPV
Аксиально-поршневой насос для закрытого контура, серия HPV
Серия HPV

Аксиально-поршневой насос для закрытого контура

Регулируемый гидравлический насос для систем закрытого контура

Аксиально-поршневой насос Highland серии HPV разработан для использования в средах с тяжелыми условиями. Данный насос следующего поколения, который разработан на основе насосов серии PV, предлагает более высокую производительность, чтобы обеспечить мощность, надежность и эффективность ваших проектов.

Основные характеристики

Смещение (мл/об): 30, 50, 70, 90, 110, 130
Номинальное давление (МПа): 35
Макс. давление (МПа): 42
Запросить расценку

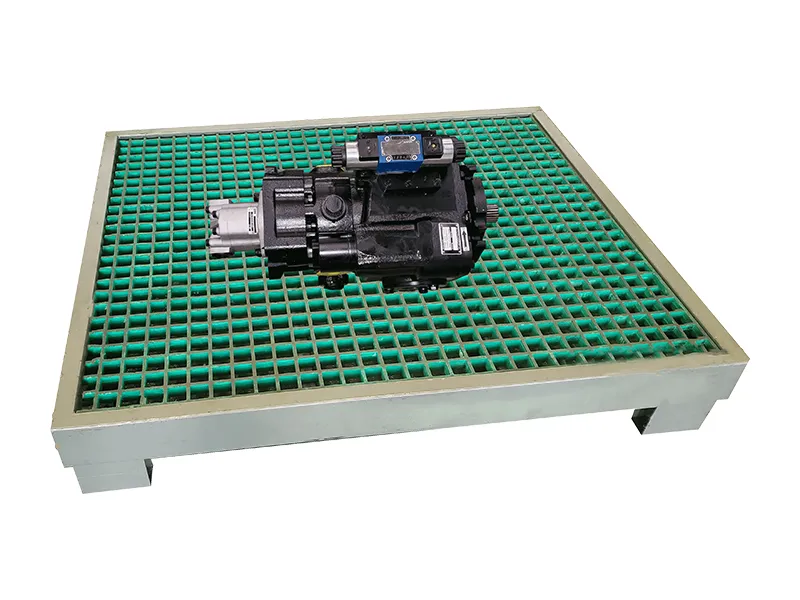

Аксиально-поршневой насос для закрытого контура, серия HPV

Особенности

Вот несколько преимуществ, которые делают насосы HPV отличительными от других:

  • Оптимизированная система подпитки: В отличие от традиционных насосов серии PV, которые используют внешний шестеренчатый насос для подпитки, насос HPV оснащен внутренним циклоидным шестеренчатым насосом. Такая конструкция гарантирует, что система подпитки каждого насоса работает независимо, что повышает стабильность и надежность всей системы.
  • Усовершенствованный дизайн: Мы заменили винтовую пружину с шаровым шарниром на дисковую пружину, что сократило общий диаметр насоса. Это означает, что вы получаете более компактные насосы с тем же рабочим объемом, экономя ценное монтажное пространство. Наши модернизированные масляные уплотнения высокого давления облегчают обслуживание, снижают риск гидравлических утечек и повышают чистоту и долговечность системы.
  • Экономически эффективное решение: Благодаря усовершенствованной конструкции и эффективному производству мы снизили производственные затраты, что позволяет предлагать высокопроизводительный насос, который к тому же бюджетный.
Аксиально-поршневой насос для закрытого контура, серия HPV

Применение

Гидравлический насос серии HPV вместе с моделями HPV30, HPV50, HPV70, HPV90, HPV110 и HPV130, удовлетворяют ряд требований к потоку для различных применений. Наши гидронасосы разработаны для обеспечения надежной гидравлической мощности, будь то сельскохозяйственная, строительная, горнодобывающая промышленность или строительство дорог.

Желаете узнать больше о насосах серии PV? Свяжитесь с нами для консультации и мы предложим вам верное решение для вашего проекта.

Технические характеристики

Модель HPV30 HPV50 HPV70 HPV90 HPV110 HPV130
Смещение Диапазон смещения 30-33.3 50-51.6 70-69.8 90-90.5 110-110.8 130
Макс. смещение мл/об 33.3 51.6 69.8 90.5 110.8 130
Скорость вращения Макс. непрерывная рабочая скорость (полная нагрузка) об/мин 3500 3500 3200 3000 2900 2700
Номинальная скорость об/мин 2500
Мин. непрерывная рабочая скорость об/мин 500
Давление Номинальное давление МПа 35
Макс. давление (мгновенное) МПа 42
Постоянное рабочее давление (△P) МПа 30
Макс. допустимое давление в корпусе (абсолютное) МПа Постоянное 0.25 Пиковое значение 0.5
Крутящий момент Непрерывный выходной крутящий момент (при постоянном рабочем давлении) Нм 162.3 252.3 342.6 432.9 535.3 632.4
Макс. выходной крутящий момент Нм 227 353 480 606 749 885
Мощность Непрерывная мощность кВт 41 72 98 128 137 162
Макс. мощность кВт 57 87 105 138 159 188
Температура Допустимая температура корпуса ℃ 80
Макс. рабочая температура масляного бака ℃ 70
Угол Макс. угол наклона планшайбы ° ±18°
Вес Вес гидравлического насоса (без гидравлического масла) кг 45 46 63 64 87 87.5

Скачать технические чертежи (PDF)

  • Аксиально-поршневой насос для закрытого контура HPV-30(50)
    998KB
    Скачать
  • Аксиально-поршневой насос для закрытого контура HPV-70(90)
    1.17M
    Скачать
  • Аксиально-поршневой насос для закрытого контура HPV-110(130)
    1.45M
    Скачать
Сопутствующие гидравлические компоненты
    1. Аксиально-поршневой насос для закрытого контура, серия LPV
      Аксиально-поршневой насос для закрытого контура, серия LPV
      Смещение (мл/об): 30, 50, 70, 90, 110, 130, 160, 180, 200
      Номинальное давление (МПа): 35
      Макс. давление (МПа): 42
      Подробнее
    1. Аксиально-поршневой насос для открытого контура, серия HF
      Аксиально-поршневой насос для открытого контура, серия HF
      Смещение (мл/об): 70, 90
      Номинальное давление (МПа): 25
      Макс. давление (МПа): 28
      Подробнее
    1. Аксиально-поршневой насос для закрытого контура, серия PV
      Аксиально-поршневой насос для закрытого контура, серия PV
      Смещение (мл/об): 33.4, 69.8, 89, 110
      Номинальное давление (МПа): 35
      Макс. давление (МПа): 42
      Подробнее
В нашем разнообразном ассортименте вы обязательно найдете идеальное решение, включая индивидуальные проекты и услуги после продажи.

Вы можете получить консультацию от профессиональных инженеров, отправив электронную почту или позвонив нам. Вы также можете заполнить форму, и мы незамедлительно свяжемся с вами.

hldhd685@gmail.com
+86-15806686033
+86-13805406089
Связаться с нами
Часто задаваемые вопросы
Какой принцип работы у гидравлических насосов?

Принцип работы гидравлического насоса заключается в использовании механической энергии для нагнетания давления жидкости в замкнутой силе. После чего, нагнетаемая жидкость используется для питания машин, таких как экскаваторы, прессы и подъемники.

Где применяются гидравлические насосы?

Гидронасосы используются в различных областях промышленности и сельского хозяйства. Они находят применение в строительной технике, дорожных машинах, сельскохозяйственных устройствах, а также в промышленных установках. Основное предназначение гидронасосов – создание необходимого давления для работы гидравлических систем, что позволяет эффективно управлять техникой и механизмами.

Какие бывают типы гидравлических поршневых насосов?

Поршневые насосы бывают двух типов: Если поршни располагаются относительно оси вращения под углом превышающим 45 градусов, то такие насосы называют радиально поршневыми, если меньше, т.е аксиально, то такие гидромашины в большинстве случаев, называют - аксиально поршневые. Оба вида могут быть с постоянным и переменным рабочим объемом. Насос с постоянным рабочим объемом направляет заданное количество жидкости за каждый цикл, в то время как насос с переменным рабочим объемом может регулировать количество жидкости, перемещаемой за цикл.

Как узнать какой именно тип гидравлического насоса подходит для моего приложения?

Выбор верного гидравлического насоса можно сделать после анализирования вашего применения. Нужно учесть требуемое давление, расход, скорость, мощность и тип используемой жидкости. Радиально поршневой насос предназначен для работы с жидкостью, включая минеральное масло и водно-гликолевые жидкости, когда как, аксиально поршневой подходит для приложений высокого давления.

Какие характеристики у аксиально-поршневого насоса?
  • Поршни в аксиально-поршневом насосе установлены аксиально, что обеспечивает компактную конструкцию, меньшие радиальные размеры и низкую инерцию вращения.
  • Эти насосы имеют высокую объемную эффективность и могут работать на высоких скоростях и давлениях, что деалает их идеальным выбором для систем высокого давления.
  • Расход и направление впуска/выпуска масла, можно контролировать, регулируя угол и направление наклонной шайбы.
  • Конструкция с наклонной шайбой обеспечивают лучшую автоматическую подачу жидкости, чем конструкция с наклонной осью.
  • Осевые насосы, как правило имеют большие осевые размеры, большие осевые усилия и более сложную структуру.
Какие характеристики у аксиально-поршневого насоса?

По сравнению с шестеренчатыми и лопастными насосами, поршневые обладают большими примуществами:

  • Высокое рабочее давление, обычно варьирующееся между 20-40 МПа и 1000 МПа.
  • Возможность легкого изменения хода или направления вращения, что позволяет осуществлять одно- или двунаправленное управление потоком.
  • Широкий диапазон скоростей благодаря гибкости конструкции с возможностью использования поршней различного диаметра или количества для достижения различных скоростей потока.
  • Высокая способность передачи мощности.

Поршневые насосы отличаются высоким давлением, компактной структурой, высокой эффективностью и возмолжностью легкого регулирования потоком, что делает их широко используемыми в устройствах с высоким давлением и расходом, например прессы, строительная техника и судовое оборудование.
